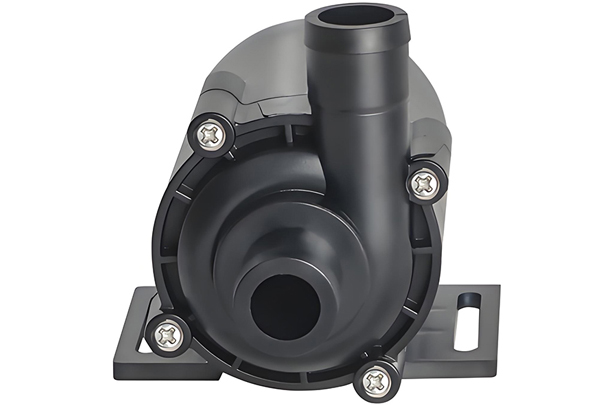

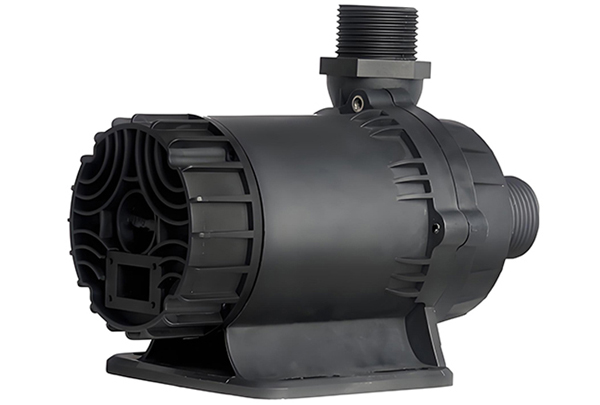

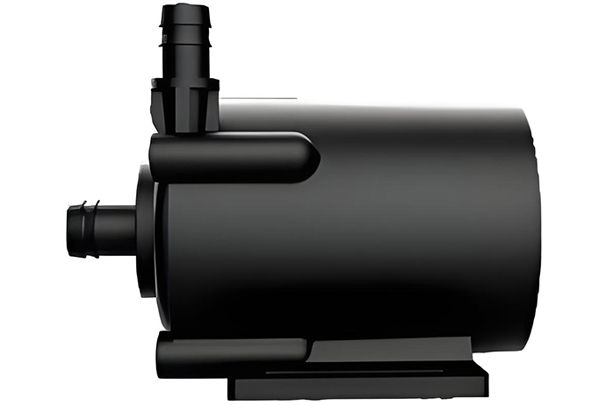

防腐塑料化工循环磁力泵由泵壳，内磁转子，外磁转子，隔离套，叶轮，泵轴，泵盖等部分组成。那么防腐塑料化工循环磁力泵内部结构是怎样的？深圳中科世纪接下来就对其内部结构进行详细分析，大家一起了解下。
1、壳体部分：由泵体、泵盖等组成，它承受泵的全部工作压力；泵体叶轮是磁力泵水力性能的主要表征零部件，其功能是强迫液体旋转，从而将原动机的机械能转换成液体能源。
2、传动部分：泵与原动机采用膜片式加长联轴器部件连接，检修时，只需将联轴器中间膜片卸下，即可进行防腐塑料化工循环磁力泵的检修。
3、内、外转子：内、外转子配套使用，共同形成防腐塑料化工循环磁力泵的磁传动部件。
4、隔离套：隔离套是能实现防腐塑料化工循环磁力泵无泄漏这一优点的独一零件。由于泵轴与介质接触，因此材料要求是耐腐蚀性，加工精度高，强度高或通过热处理方法增加材料的强度。
5、转子部分：分为泵轴上安装的转动零件和驱动轴上安装的转动零件。泵轴是承载叶轮和内转子及传递扭矩的重要零件。泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。
6、连接部分：由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。滑动轴承、轴套和止推盘：是泵转子系零件的支撑和定位零件。防腐塑料化工循环磁力泵的磁性联轴器和泵体结合为一体，所以结构紧凑，维修方便、安全节能。泵的磁性联轴器可以对传动电机起到超载保护的作用。
从壳体承压到隔离套防漏，从内外磁转子耦合到传动检修便利，防腐塑料化工循环磁力泵的每一个内部组件都经过精密设计以实现高效无泄漏运行。弄懂防腐塑料化工循环磁力泵内部结构是怎样的才能在选型与维护中做到心中有数、从容应对。深圳中科世纪将继续以扎实的工艺标准和创新研发能力，为广大客户打造更可靠的防腐磁力输送解决方案。
